Savais-tu qu'un fil conducteur de courant dans un champ magnétique subit une force ? Cette force est appelée force électromotrice, ou FEM .Cette propriété est à la base de tous les moteurs et générateurs électriques modernes. Nous savons donc qu'une force est induite sur le conducteur porteur de courant, mais comment connaître sa direction ? Si seulement il existait une méthode facile à appliquer dans presque toutes les conditions. Attends ! La règle de la main gauche de Fleming permet justement de le faire.À la fin du 19e siècle, John Ambrose Fleming a découvert une méthode importante qui permet de déterminer la direction de cette force électromotrice. Fleming a conçu une méthode simple pour trouver la direction de la force, du courant et du champ magnétique, et pour améliorer les choses, tout ce dont tu as besoin, c'est de ta main gauche !
Des millions de fiches spécialement conçues pour étudier facilement
Inscris-toi gratuitementQue représente l'index dans la règle de la main gauche de Fleming ?
Le pouce représente la direction de la force dans la règle de la main gauche de Fleming.
La règle de la main gauche de Fleming peut être utilisée pour déterminer la direction de la force exercée sur les bobines des moteurs électriques.
Dans la règle de la main droite de Fleming, le pouce représente la direction de la ...
Quelle règle est la mieux utilisée pour prédire la direction d'une force sur un fil dans un moteur électrique ?
La direction du champ magnétique est toujours de ...
Y a-t-il une force électromotrice sur un fil si le courant qui le traverse est parallèle aux lignes de champ magnétique environnantes ?
Trouve la direction de la force si le courant va du sud géographique au nord géographique et si le champ magnétique va de l'est géographique à l'ouest géographique.
Que représente l'index dans la règle de la main gauche de Fleming ?
Le pouce représente la direction de la force dans la règle de la main gauche de Fleming.
La règle de la main gauche de Fleming peut être utilisée pour déterminer la direction de la force exercée sur les bobines des moteurs électriques.
Dans la règle de la main droite de Fleming, le pouce représente la direction de la ...
Quelle règle est la mieux utilisée pour prédire la direction d'une force sur un fil dans un moteur électrique ?
La direction du champ magnétique est toujours de ...
Y a-t-il une force électromotrice sur un fil si le courant qui le traverse est parallèle aux lignes de champ magnétique environnantes ?
Trouve la direction de la force si le courant va du sud géographique au nord géographique et si le champ magnétique va de l'est géographique à l'ouest géographique.
Achieve better grades quicker with Premium
Geld-zurück-Garantie, wenn du durch die Prüfung fällst
Review generated flashcards
pour commencer à apprendre ou créer tes propres flashcards d'IA
Commence à apprendre ou crée tes propres flashcards d'IA
Équipe enseignants Règle de la main gauche de Fleming
Sauter à un chapitre clé

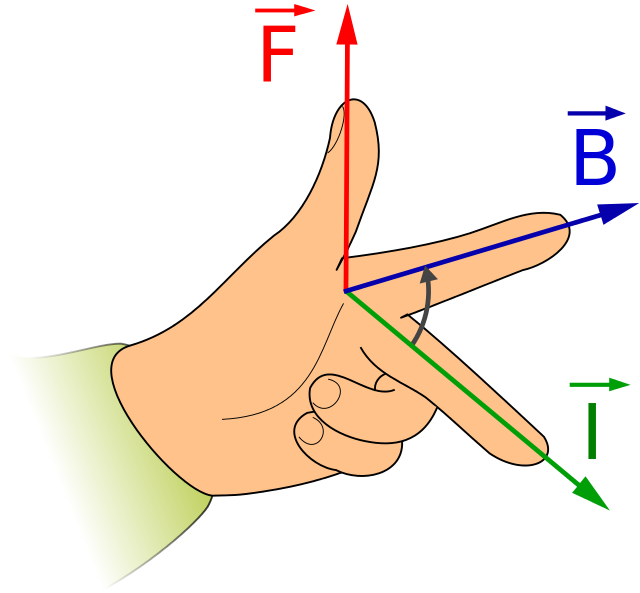

La règle de la main gauche de Fleming indique la direction de la poussée sur un conducteur transportant un courant dans un champ magnétique, Wikimedia Commons.
La règle stipule que si nous étirons le pouce, le majeur et l'index de la main gauche de telle manière qu'ils forment un angle de, alors le pouce pointera dans la direction de la force, lemajeur pointera dans la direction du courantet l'index représentera la direction du champ magnétique.
Un moyen facile de s'en souvenir est d'utiliser l'acronyme FBI, où les lettres représentent les propriétés définies ci-dessus. Les lettres représentent chacun des doigts en commençant par le pouce et en terminant par le majeur. Travaillons maintenant sur quelques exemples de problèmes simples où nous pouvons appliquer la règle de la main gauche de Fleming.
Imagine un fil traversant l'écran de l'ordinateur, où le courant circule de la gauche vers la droite de l'écran et où le champ magnétique externe circule du haut vers le bas de l'écran. Quelle sera la direction de la force exercée sur le conducteur ?

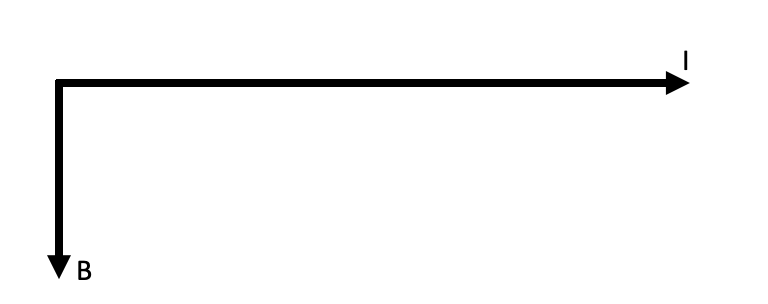

Étant donné la direction du courant et du champ magnétique, la force ou la poussée sera dirigée vers l'écran, StudySmarter Originals.
En utilisant la règle de la main gauche de Fleming, place l'index et le majeur dans la direction du champ magnétique et du courant, respectivement. Le pouce sera dirigé vers l'écran, la force est donc dirigée vers l'écran.
Imagine un fil placé sur le sol, transportant un courant qui circule du sud vers le nord. Il subit une force vers l'est. Le champ magnétique pointe-t-il vers le sol ou vers le ciel ?

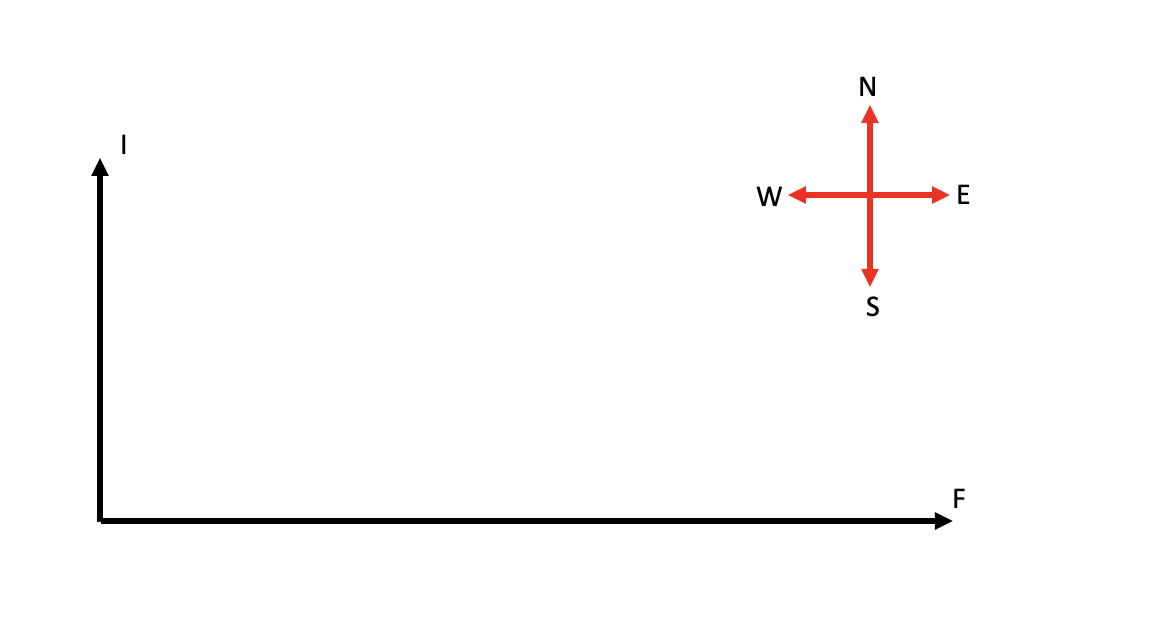

La direction du champ magnétique externe peut être trouvée en utilisant la règle de la main gauche de Fleming. en alignant le pouce et l'index dans la direction du courant et de la force, StudySmarter Originals.
En plaçant le majeur dans le sens du courant et le pouce vers l'est, on constate que le champ magnétique pointe vers le ciel.
Après ces exemples introductifs, voyons un cas d'utilisation dans lequel la règle de la main gauche de Fleming peut être appliquée.
La règle de la main gauche de Fleming peut être appliquée dans le circuit d'un moteur électrique, où elle peut être utilisée pour déterminer la force agissant sur le fil conducteur de courant présent à l'intérieur du moteur électrique.

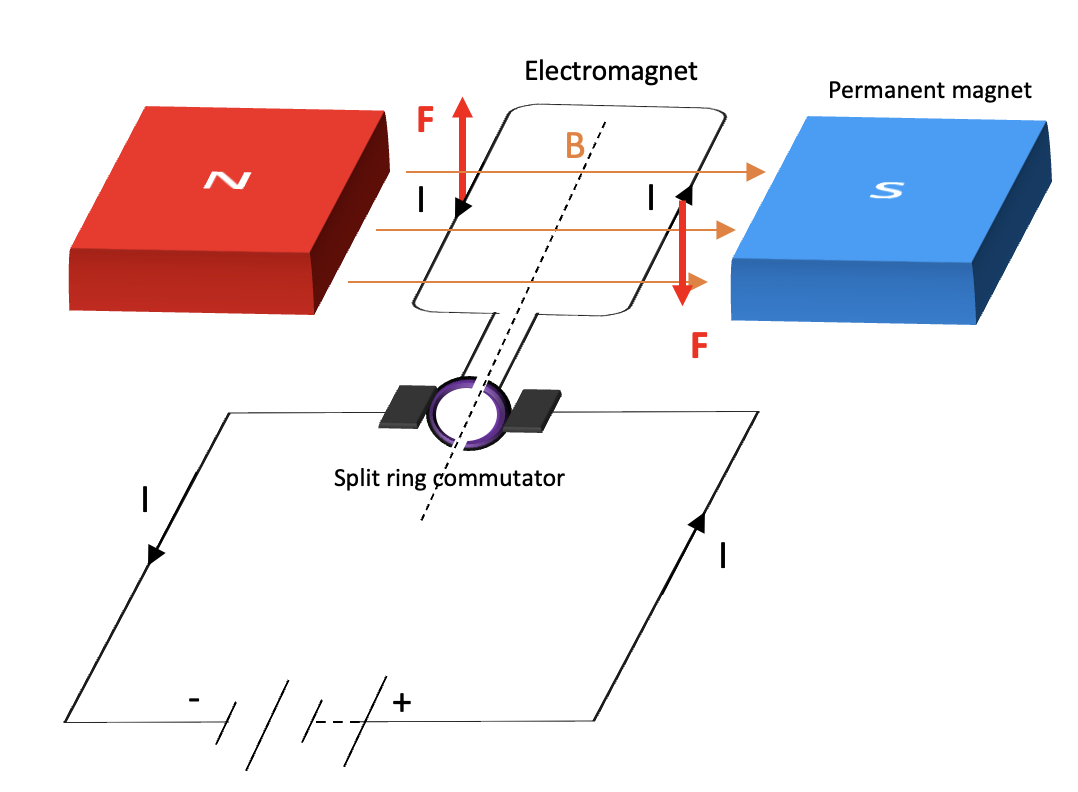

L'image montre le fonctionnement d'un moteur électrique grâce à l'interaction de la bobine porteuse de courant et du champ magnétique, StudySmarter Originals.
La figure ci-dessus montre le fonctionnement d'un moteur électrique. Nous voyons que le courant entre dans la boucle par le bras droit. Pointe le majeur dans la direction du courant dans le bras droit de la bobine. L'index pointe vers le pôle sud car il représente la direction du champ magnétique (du nord au sud). En pointant le majeur dans la direction du courant, tu obtiendras la direction de la force exercée sur les deux bras de la bobine, comme le montre l'image. En conclusion, la bobine subit deux forces égales en magnitude mais opposées en direction, qui sont responsables de l'entraînement du moteur électrique.
Un couple est une paire de forces égales et opposées agissant sur l'une ou l'autre des extrémités d'un corps. L'ensemble de ces forces peut faire tourner un objet autour de son centre. Les forces dues à l'effet moteur exercent un couple sur le fil conducteur de courant à l'intérieur du moteur électrique.

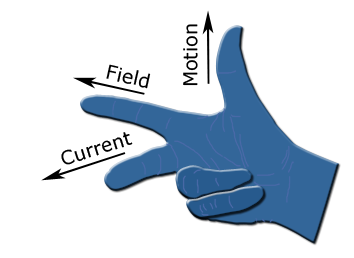

Dans la règle de droite, le pouce indique la direction du mouvement du conducteur, Wikimedia Commons.
Fleming dispose également d'une règle de droite, qui est utilisée dans le cadre de l'induction électromagnétique.
L'induction électromagnétique est le phénomène grâce auquel un courant est induit dans un conducteur lorsque le champ magnétique qui l'entoure fluctue.
Ici, le pouce indique le mouvement du conducteur au lieu de la force sur le conducteur. Ces deux directions sont opposées l'une à l'autre, il est donc important de se souvenir de cette différence majeure avec la fonction du pouce dans la règle de Fleming pour la main gauche. L'index et le majeur ont tous deux la même fonction que dans la règle de la main gauche. Nous constatons que cette règle de la main droite nous dit la même chose que la règle de la main gauche de Fleming. Nous pouvons également le constater en plaçant les index de nos mains l'un contre l'autre, puis en plaçant les majeurs l'un contre l'autre : nos pouces pointent dans des directions opposées, affichant la différence de leur fonction entre les deux règles de la main. Il est important de connaître la différence entre ces deux règles.
La règle de la main gauche de Fleming est importante car elle fournit un moyen simple et précis de trouver la direction de la force subie par un conducteur porteur de courant dans un champ magnétique, étant donné que tu connais à la fois la direction du courant et celle du champ magnétique. Nous avons vu l'importance de cette règle dans le cas d'utilisation d'un moteur électrique, où nous pouvions facilement identifier la direction dans laquelle la force agit sur les bras d'un moteur électrique. Si l'on considère que le fonctionnement de l'électromoteur (d'ailleurs très important) est bien compris en partie grâce à la règle de la main gauche de Fleming, on peut en conclure que la règle de la main gauche de Fleming est, bien qu'indirectement, importante dans la vie de tous les jours également.
